應用場景

北方地區幾乎所有家庭都有暖氣供應，數量和規模是非常巨大的，因此不合理不及時的處理冬季供暖的問題會產生很大的影響。愛陸通城市供暖監控解決方案，保障供暖系統穩定運行，數量大且分散供暖設備進行信息化集中管理；及時發現分散各處的供暖設備有無異常，從而快速檢修，減少人工巡檢、工程方和物業的人力投入；及時了解設備，保證居民正常生活，安心在家防疫。

方案結構圖

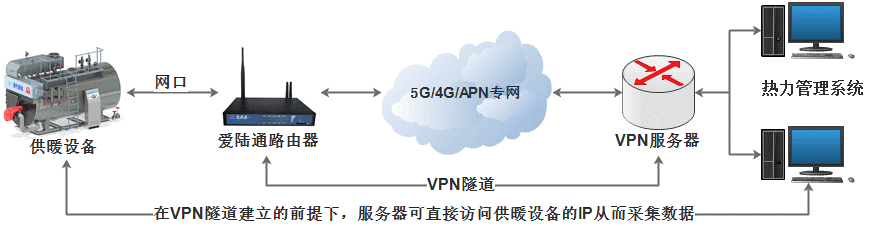

方案結構圖一：網口組網方案

對上：愛陸通AR7000路由器通過無線或有線與服務器建立VPN通道

對下：愛陸通AR7000連接供暖設備，構建本地局域網

主要涉及功能：IPSEC VPN

方案結構圖二：串口VPN組網方案

對上：愛陸通AR7000路由器通過無線或有線與服務器建立VPN隧道

對下：AR7000路由器通過串口連接供暖設備

主要涉及功能：IPSEC VPN，串口轉4G

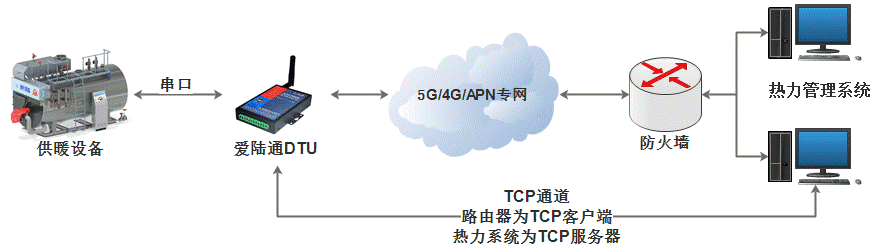

方案結構圖三：串口組網方案

對上：愛陸通AD2066通過無線與服務器建立TCP連接

對下：愛陸通AD2066通過RS232/485連接供暖設備

DTU主要功能：串口轉4G

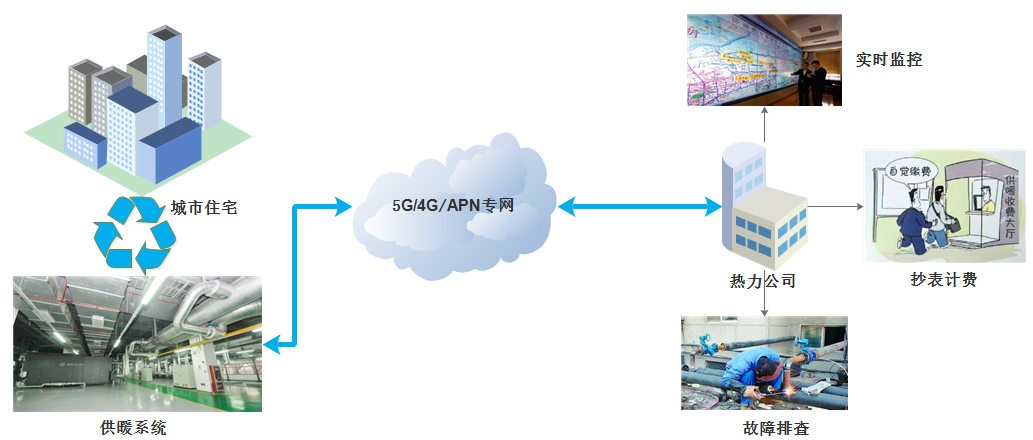

系統概述

現有供暖系統前端一般都供暖系統控制板對系統進行各項指標的采集和控制，將路由器或DTU和控制板進行對接，實現了控制板和供暖監控中心平臺的數據互通，實現了基數龐大的供暖設備集中管理。

?前端：一般采用PLC控制器對各供暖系統進行指標采集和控制，一般通過有線的形式和監控中心連接。

?通信：將工業級路由器或者DTU取代有線連接，通過4G網絡與監控中心對接。

?后臺：監控中心通過互聯網對所有供暖設備進行統一監控和管理。

相關產品及現場實圖
